تفاصيل المنتج:
|
| مواد الإسكان: | الفولاذ المقاوم للصدأ | الطاقة (كيلوواط): | 20/26/28/32/40 |
|---|---|---|---|
| أسلوب الغاز: | NG / LPG | يظهر اللون: | أسود |
| اسم المنتج: | غلاية تعمل بالغاز على الحائط | كيفية تثبيت: | معلقة على الحائط |
| ضغط الغاز (باسكال): | 2000/2800 pa | العرض: | جهاز عرض LED اختياري |
| كفاءة الحرارة (٪): | ≥90 | ||
| تسليط الضوء: | غلايات الغاز المشتركة التي يتم التحكم بها بواسطة الكمبيوتر,غاز المجموعة الغازية للشقق,غاز الغاز الغاز المعلقة الحائط,Apartment Gas Combi Boilers,NG Gas Wall Hung Boiler |
||
الغاز الحديدية الحائطية الغازية الحائطية الحاسوبية الحاسوبية الحاسوبية الحاسوبية الحاسوبية الحاسوبية الحاسوبية الحاسوبية الحاسوبية
إرشادات غاز الحائط المعلقة
1.آمنة وموثوقة
مع 21 نوعا من الحماية الآمنة•نسبة فشل منخفضة
2.الراحة
التشغيل الصامت للغاية•أكثر راحة
3. الراحة
التحكم باللمس•أكثر دقة
4.حماية البيئة
توفير الطاقة وحماية البيئة•اتبع الاتجاه
5.بعد البيع
خدمة ما بعد البيع على مدار الساعة، خالية من القلق
البيانات التقنية للكايلر الغازي المعلق على الجدار
| رقم الطراز | L1PB28/32/40-A ((M1) |
|
المواصفات |
A20/26/28/32/40-M1/B20/26/28/32/40-M1 |
|
الطاقة المدخلة المسموح بها ((KW) |
20/26/28/32/40kw |
|
الطاقة المعدنية المعدنية |
18/23.5/25/28.8/36kw |
|
كفاءة الحرارة ((%) |
≥ 90% |
|
تردد الجهد المسموح به ((V/Hz) |
220/230/50 |
|
نوع الغاز |
الغاز الطبيعي/ الغاز السائل |
|
ضغط الغاز ((Pa) |
2000/2800Pa |
|
TEMP.RANGE من تسخين المياه ((°C) |
DHW:30-60 تسخين الماء الساخن:30-80 |
|
△T=30°C إمدادات المياه الساخنة ((KG/MIN) |
11.5/13/16 |
|
ضغط المياه المطبق ((MPA) |
0.02-0.8 |
| الأبعاد ((الارتفاع*العرض*السمك) | 710*420*230/740*410*300/740*510*325 |
| الوزن ((كغ) | 25.2/31.85/31.85/32.4/40.5 كجم |
| قطر أنبوب الدخانφ ((قوسية) | φ60/100 |

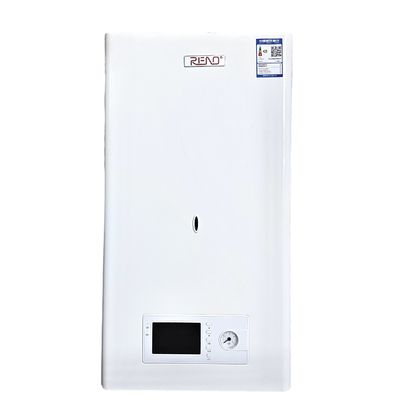

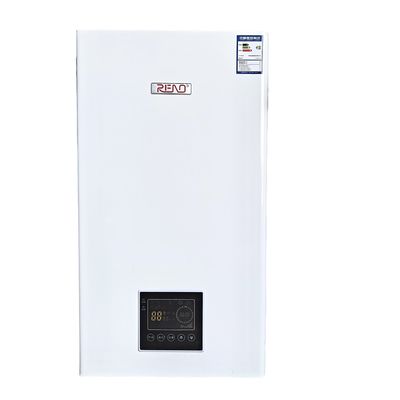

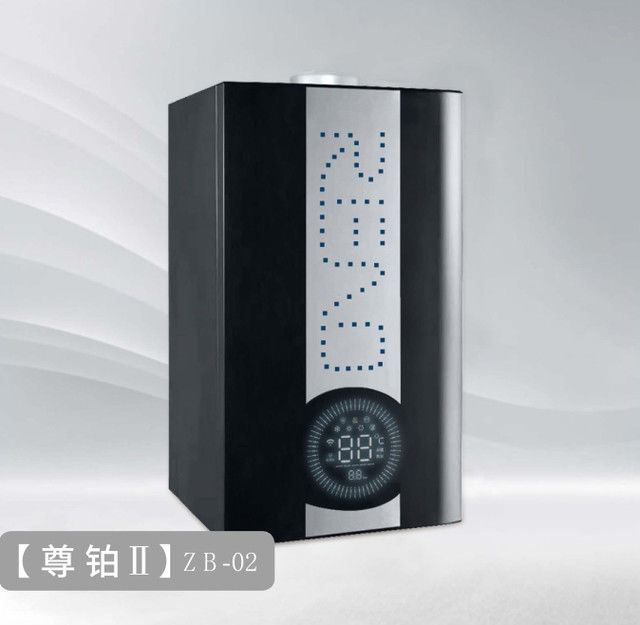

عرض المنتج
يعمل فرن الماء الساخن مثل أي فرن ماء، وفي أي وقت تكون المياه ساخنة؟ إبرة إشعال النبض ترسل نبض إشعال.يتم تسخين المبادل الحراري بحيث يتغير الماء الخروج من المبادل الحراري 4 من الماء البارد إلى الماء الساخنعندما يتم الكشف عن درجة حرارة الماء للوصول إلى درجة الحرارة المحددة، أولا إيقاف الجزء السفلي 1 # وحدة التدفئة، في نفس الوقت 2 # وحدة التدفئة بدء تأخير.إذا لم تنخفض درجة الحرارة خلال فترة التأخير، وحدة التدفئة 2# سوف تحرق الغاز بعد فترة تأخير كافية من 20 ثانية.ويتم إعادة تشغيل الوحدة إذا انخفضت درجة الحرارة خلال فترة التأخيروحدة تسخين فرن الماء الساخنلديها نفس إجراء العملالوحدة
يحتوي جسم الفرن على أنبوب جمع، أنبوب فرع المدخل، أنبوب فرع الخروج، مضخة المياه الدائرة، صمام المياه العزلي، أنبوب جمع، أنبوب فرع الغاز، صمام الغاز العزلي، صمام السولينويد.الاحتراق أولاً، خصائصه الهيكلية هي: الموقد أسفل أنبوب التجميع، أنبوب التجميع على فرع أنبوب التجميع، الموقد فوق أنبوب التجميع،أنبوب الدخول للماء والأنبوب الخروج للماء تحت أنبوب التجميعهناك وحدة تسخين موازية بين الطرق. تتكون وحدة التسخين من مجرى المياه ومجرى الهواء وغرفة الاحتراق.يتم توصيل فرع المدخل مع مضخة المياه الدائرة من خلال صمام المياه العزل، ومضخة المياه الدائرة متصلة بجهاز تحويل المياه ، وجهاز تحويل المياه متصل بمبادل الحرارة.يتم توصيل المبادل الحراري إلى فرع المياه عن طريق عزل صمام المياهغرفة الاحتراق تقع أسفل المبادل الحراري. الجزء السفلي من غرفة الاحتراق مزود برأس الاحتراق.يتم تزويد رأس الاحتراق بإبرة إشعال النبض وإبرة إشعال، والأسفل مزود بجهاز الكهربائي صمام.
التحكم في درجة الحرارة: يتم الكشف عنها بواسطة مسبار الكشف عن درجة حرارة الماء ، أي الترمستور Pt في دائرة التحكم في درجة الحرارة.الترمستور Pt متصل إلى منفذ المقارنة من 555 الدائرة المتكاملة، يتم توصيل الطرف إلى مقياس الطاقة القابل للتعديل لضبط درجة الحرارة ، ويتم إخراج الطرف. عندما تكون درجة الحرارة المكتشفة أعلى من درجة الحرارة المحددة أو تساويها ،مخرج المحطة هو 0الإشارة تتحكم بالمركبات الصغيرة من المضخات الثلاثة إحدى الإشارات تتحكم مباشرة بالمركبة من خلال أنبوب التبديل مما يسبب انقطاع الطاقة
المضخة تتوقف عن العمل، صمام الهواء يغلق، ويغلق اللهب، وتوقف التدفئة. إشارة من سخان الماء الساخن من خلال أنبوب التبديلجهاز التحكم ليقوم بإيقاف تشغيله، تتوقف المضخة عن العمل. تمر إشارة عبر دائرة تأخير 40 ثانية من أنابيب التبديل التي تتحكم في المرور وتعطلها ، مما يوقف المضخة.إذا كانت درجة الحرارة المكتشفة أقل من درجة الحرارة المحددة، المخرج النهائي "1" ، إعادة التشغيل في نفس الوقت، تشغيل مضخة المياه.
تحكم الإشعال في فرن الماء الساخن: دوران مضخة المياه وربط جهاز استشعار تدفق المياه ، أي ، العمل ، إشارة تدفق المياه إلى جهاز التحكم.يتم توصيل نهاية المدخل للمقارنة المكونة من جهاز استشعار تدفق المياه 4، وتقسم نهاية الإخراج إلى طريقتين ، يتم توصيل واحدة إلى نهاية الزناد لنموذج الكتلة المتكاملة ، ويتم توصيل الأخرى إلى نهاية المدخلات للدائرة.نهاية الإخراج من هذه المجموعة يتحكم إشعال عالية الضغط من خلال أنبوب التبديل على جانب واحد وصمام الكهربائية الغاز L من خلال أنبوب التبديل على الجانب الآخرفي هذا الوقتيتم توصيل إبرة الكشف عن الحريق في فرن المياه الساخنة للتسخين إلى أنبوب التبديل الذي يتحكم في تشغيل صمام الكهرباء الكهربائية من خلال دائرة حماية تتكون من مذبذب، محول مكبر ومضخم مقارنة. إذا اكتشفت إبرة كشف الحريق في فرن الماء الساخن التدفئة إشارة، يبقى صمام الكهرباء الكهربائية L مفتوحًا.خلاف ذلك يتم إغلاق صمام الكهرباء الكهربائية على الفور.
