تفاصيل المنتج:
|
| الطاقة (كيلوواط): | 24 | نوع الغاز: | NG / LPG |
|---|---|---|---|
| اللون الخارجي: | أبيض اختياري | الوصف: | NG / LPG WALL HUNG WALLER |
| تثبيت: | معلق على الجدار | المواد الخارجية: | الفولاذ المقاوم للصدأ أو المعدن |
| ضغط الغاز (باسكال): | 2000/2800 pa | العرض: | جهاز عرض LED اختياري |
| الكفاءة الحرارية (٪): | ≥90 | ||
| تسليط الضوء: | غاز الحائط مقعد الغاز 24kw,غاز الغاز الغازي الحائط,غاز المياه المسالة (LPG),NG Gas Wall Mounted Boiler,LPG Bathing Combination Boiler |
||

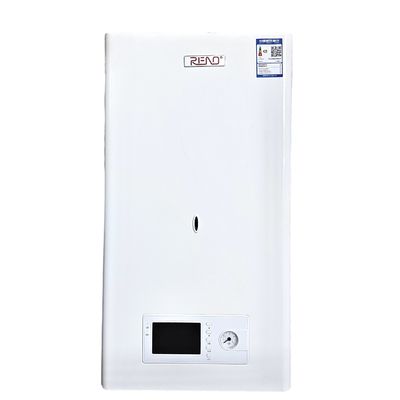

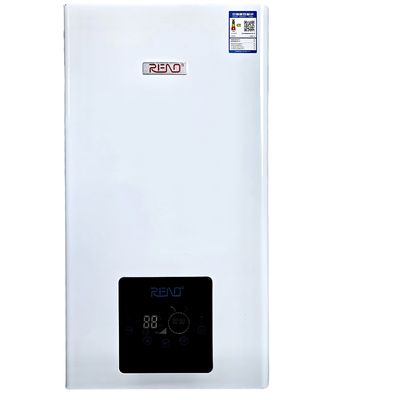

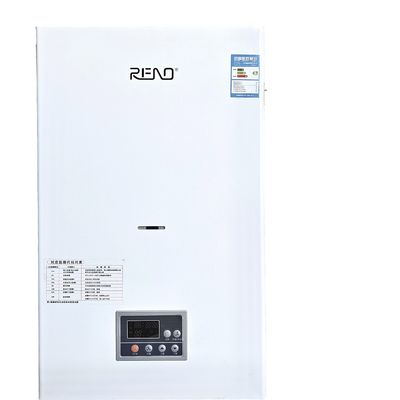

غاز الحائط المقعد 24kw الغاز الطبيعي أو الغاز الطبيعي المسال التدفئة والحمام الجمعية الغاز
إرشادات غاز الحائط المعلقة
1.آمنة وموثوقة
مع 21 نوعا من الحماية الآمنة•نسبة فشل منخفضة
2.الراحة
التشغيل الصامت للغاية•أكثر راحة
3. الراحة
التحكم باللمس•أكثر دقة
4.حماية البيئة
توفير الطاقة وحماية البيئة•اتبع الاتجاه
5.بعد البيع
خدمة ما بعد البيع على مدار الساعة، خالية من القلق
البيانات التقنية للكايلر الغازي المعلق على الجدار
| النموذج | L1PB24-A ((F1) |
|
المواصفات |
A24-F1/B24F1 |
|
الطاقة المدخلة المسموح بها ((KW) |
24 |
|
الطاقة المعدنية المعدنية |
21.6 |
|
الكفاءة الحرارية ((%) |
≥90 |
|
تردد الجهد المسمّى ((V/Hz/W)) |
220/50/105 |
|
نوع الغاز |
الغاز الطبيعي/ الغاز السائل |
|
ضغط الغاز ((Pa) |
2000/2800 |
|
TEMP.RANGE من تسخين المياه ((°C) |
DHW:30-60 تسخين الماء الساخن:30-80 |
|
△T=30°C إمدادات المياه الساخنة ((KG/MIN) |
11.5 |
|
ضغط المياه المطبق ((MPA) |
0.02-0.8 |
| الأبعاد ((الارتفاع*العرض*السمك) | 740*410*315 |
| الوزن ((كغ) | 25.2 |
| قطر أنبوب الدخانφ ((قوسية) | φ60/100 |
عرض المنتج
دور الوقود: يمكن أن يضمن الاحتراق الطبيعي للغاز، والذي من فوهة حقن ضغط عالي في الوقود داخل أنبوب فنتوري، مما يسبب الضغط في الأنبوب إلى أسفل.يتم استنشاق الهواء (الهواء الأول) ويتم خلطه بالغازوالذي سيخرج بسرعة من فتحة الغاز ليحترق. يتم خلط الهواء الذي لا يزال غير كافٍ بعد الخلط الأول جزئياً عن طريق خليط الهواء الثاني حول النار لتشكيل احتراق كامل.
دور مفتاح ضغط الماء: من أجل ضمان التشغيل الطبيعي لنظام التدفئة ، يتم ملء النظام بالماء ، والحفاظ على ضغط معين.يمكن تحقيق حماية نقص المياه عن طريق الكشف عن ضغط النظام من خلال مفتاح ضغط المياه.
وظيفة لوحة الدوائر الرئيسية التحكمية: تستخدم للسيطرة على بدء وتوقف ودرجة حرارة ثابتة للمعدات HVAC.
دور اللوحة الرئيسية: تستخدم للسيطرة على بدء وإيقاف معدات HVAC، ودرجة حرارة ثابتة للنظام.
وظيفة صمام الغاز هي ضمان احتراق الطبيعي للدخان. في نطاق معين من ضغط الغاز،جعل الساخن الساخن مستقرة ويمكن ضبط إمدادات الغاز تلقائيًا وفقا لمتطلبات إنتاج الحرارة الساخن، من أجل تحقيق إيقاف التلقائي للكهرباء والغاز نسبة تنظيم.
دور مفتاح ضغط الهواء: مفتاح ضغط الهواء مسؤول بشكل رئيسي عن حماية السلامة في نظام الفرن المثبت على الحائط. يتم تقسيمه إلى حجرتين بواسطة صمام في الداخل ،ويتم توصيل الغرفتين على جانبي الصمام بثنائي أنابيب قياس الضغطمن خلال مقارنة الضغط الذي حصل عليه أنبوب قياس الضغط، فإنه يمكن أن يكتشف ما إذا كان نظام إخراج الدخان طبيعي.
فرن المياه الساخنة المدمجة بالغاز ، مناسب للمجتمعات السكنية والفنادق ومباني المكاتب والمستشفيات والمدارس والمؤسسات والمؤسسات الأخرى.جسم الفرن يحتوي جسم الفرن على أنبوب لجمع المياه، يتم ترتيب مسبار للكشف عن درجة الحرارة فوق أنبوب جمع المياه ، ويتم ترتيب أنبوب فرع مدخل المياه وأنبوب فرع منفذ أسفل ،ويتم ترتيب وحدة التدفئة بين الأنابيب اثنين، ويتم ترتيب أنبوب جمع في الجزء السفلي من الفرن. إمداد الغاز إلى وحدة التدفئة. إشعال النبض، الماء والغاز ربط الحث، ومدمج في جهاز التحكم للسيطرة على الإشعال، والاحتراق،درجة حرارة المياه، مضخة المياه تشغيل وإيقاف. ومواقد الماء الساخن التدفئة لديها حماية نقص المياه، حماية ضد الإفراط في الحرارة، حماية من اللهب العرضي ووظائف أخرى.
يحتوي جسم الفرن على أنبوب جمع، أنبوب فرع المدخل، أنبوب فرع الخروج، مضخة المياه الدائرة، صمام المياه العزلي، أنبوب جمع، أنبوب فرع الغاز، صمام الغاز العزلي، صمام السولينويد.الاحتراق أولاً، خصائصه الهيكلية هي: الموقد أسفل أنبوب التجميع، أنبوب التجميع على فرع أنبوب التجميع، الموقد فوق أنبوب التجميع،أنبوب الدخول للماء والأنبوب الخروج للماء تحت أنبوب التجميعهناك وحدة تسخين موازية بين الطرق. تتكون وحدة التسخين من مجرى المياه ومجرى الهواء وغرفة الاحتراق.يتم توصيل فرع المدخل مع مضخة المياه الدائرة من خلال صمام المياه العزل، ومضخة المياه الدائرة متصلة بجهاز تحويل المياه ، وجهاز تحويل المياه متصل بمبادل الحرارة.يتم توصيل المبادل الحراري إلى فرع المياه عن طريق عزل صمام المياهغرفة الاحتراق تقع أسفل المبادل الحراري. الجزء السفلي من غرفة الاحتراق مزود برأس الاحتراق.يتم تزويد رأس الاحتراق بإبرة إشعال النبض وإبرة إشعال، ويتم تزويد الجزء السفلي بصمام الكهربائي.
يعمل سخان المياه الساخنة عن طريق ضبط المقبض على جهاز التحكم لضبط درجة الحرارة ، تتراوح من 25 ° C إلى 80 ° C. ثم يتم حقن الماء في النظام حتىيتم ملء فرع المخرج ومبادل الحرارة بالماء ويتم الحفاظ على ضغط الماء عند حوالي 1 كجم. افتح صمام المياه العزلة و صمام الهواء العزلة ، وتشغيل الطاقة و بدء مضخة المياه. بعد تشغيل المضخة ، جهاز استشعار تدفق المياه 5 العمل ، ربط فولت عالية نبض إشعال.
